電源完整性的概念

電源完整性（PI，Power Integrity)就是為板級系統提供一個穩定可靠的電源分配系統（PDS）。實質上是要使系統在工作時，電源、地噪聲得到有效的控制，在一個很寬的頻帶范圍內為芯片提供充足的能量，并充分抑制芯片工作時所引起的電壓波動、輻射及串擾。

隨著超大規模集成電路工藝的發展，芯片工作電壓越來越低，而工作速度越來越快，功耗越來越大，單板的密度也越來越高，因此對電源供應系統在整個工作頻帶內的穩定性提出了更高的要求。電源完整性設計的水平直接影響著系統的性能，如整機可靠性，信噪比與誤碼率，及EMI/EMC等重要指標。板級電源通道阻抗過高和同步開關噪聲SSN過大會帶來嚴重的電源完整性問題，這些會給器件及系統工作穩定性帶來致命的影響。PI設計就是通過合理的平面電容、分立電容、平面分割應用確保板級電源通道阻抗滿足要求，確保板級電源質量符合器件及產品要求，確保信號質量及器件、產品穩定工作。

電源完整性PI與信號完整性SI的相互影響：從整個仿真領域來看，剛開始大家都把注意力放在信號完整性上，但是實際上電源完整性和信號完整性是相互影響相互制約的。電源、地平面在供電的同時也給信號線提供參考回路，直接決定回流路徑，從而影響信號的完整性；同樣信號完整性的不同處理方法也會給電源系統帶來不同的沖擊，進而影響電源的完整性設計。所以對電源完整性和信號的完整性地融會貫通是很有益處的。設計工程師在掌握了信號完整性設計方法之后，充實電源完整性設計知識顯得很有必要。

電源完整性研究的內容：電源完整性仿真的內容很多，但主要的幾個方面如下：

1：板級電源通道阻抗仿真分析，在充分利用平面電容的基礎上，通過仿真分析確定旁路電容的數量、種類、位置等，以確保板級電源通道阻抗滿足器件穩定工作要求。

2：板級直流壓降仿真分析，確保板級電源通道滿足器件的壓降限制要求。

3：板級諧振分析，避免板級諧振對電源質量及EMI的致命影響等。

電源分配系統

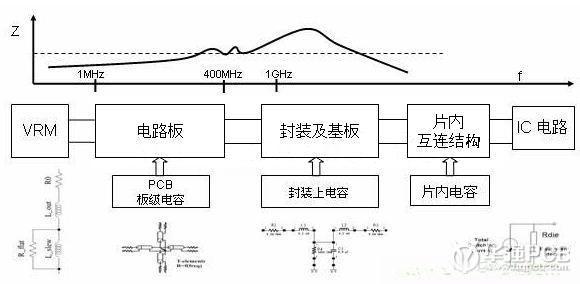

電源分配系統（PDS）：上圖是一張經典的電源分配系統特性圖，相信大家都比較熟悉。從這個圖里面，我們可以將整個電源頻段分成幾部分。在低頻段，電源噪聲主要靠電源轉換芯片VRM來濾波。在幾MHZ到幾百MHZ的頻段，電源噪聲主要是由板級分立電容和PCB的電源地平面對來濾波。在高頻部分，電源噪聲主要是由PCB的電源地平面對和芯片內部的高頻電容來濾波。我們在做仿真的時候，對低頻和高頻部分的仿真精度都還不準確，真正有意義的頻段主要還是在幾MHZ到幾百MHZ這個頻段。

目標阻抗Ztarget

目標阻抗是電源完整性仿真里的一個有用但不精確的標準。

其中：Ztarget目標阻抗

Power Supply Voltage是工作電壓

Allowed Ripple 是允許的工作電壓紋波系數

Current 是工作電流，目前這個值是用最大電流的1/2來替代

大家都知道，電源測試的時候，主要是測試紋波，噪聲，但是業界目前還很難通過軟件進行時域的紋波噪聲仿真（一些大公司已經通過測試來建立芯片的噪聲模型， 然后用這個模型直接仿真，得到的結果就是電源噪聲，但目前還處于探索階段，沒有推廣使用），而是仿真電源分配系統的電源阻抗，他們的關系可以通過V=R/I來聯系。因此如果還是仿真阻抗曲線的話，測試與仿真不能形成閉環。

在衡量這個阻抗曲線是否能滿足要求的時候，使用了這個目標阻抗的標準，但是仔細想想，這個標準還是有很多問題的，比如：這里的電流多大合適？實際的單板功耗是一個動態功耗，是不端的變的。在單板的整個頻段范圍里，使用統一的目標阻抗值，肯定也是不合理的，應該是各個頻段，標準不一樣。

雖然有這些問題存在，但這個標準還是很有用的，可以通過這個標準衡量電源平面的好壞。就如目前的時序計算，大家基本上都是通過公式對時序進行計算，就是所謂的靜態時序分析。雖然這個靜態時序分析對電源波動，ISI,SSN等問題考慮不周到，也就是說計算結果不準確，但用來衡量接口時序還是很有用的。因此，目標阻抗是一個有用而不準確的標準。

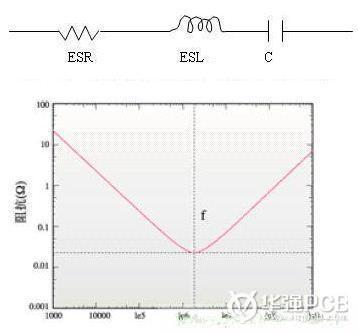

電容不僅僅是電容：在頻率很高時，電容不能再被當作一個理想的電容看，而應該充分考慮到它的寄生參數效應，通常電容的寄生參數為ESR,ESL。串聯的RLC電路在f處諧振。其曲線如下圖。圖中f為串聯諧振頻率（SRF），在f之前為容性，而在f之后，則為感性，相當一個電感，所以在選擇濾波電容時，必須使電容器工作在諧振頻率之前。

在仿真的時候，由于目前VRM的模型基本上是不準確的，低頻的濾波靠DC/DC電源轉換芯片來完成，一般300K以下的低頻阻抗曲線是不準確地。頻率范圍的上限一般取信號的截止頻率fknee=0.35 /Trrise，其中Trise為信號上升時間。

但是也要明白一點，如果你只是做板級電源完整性仿真，最多考慮到1G就可以了，因為大于1G以后，要靠芯片內部的電容來濾波，在做板級仿真的時候，沒有芯 片內部的模型，所以高頻部分的仿真也是不準確的。當然了，如果您有芯片內部的信息，也可以用SIWAVE等軟件做DIE-PACKAGE-BOARD的協 同仿真，高頻部分也就準確了。

因此很多情況下，低頻仿真不出電源負反饋、高頻仿真不出芯片內電容, 我們不要把仿真的結果當做絕對值，可以把它當作是相對值，通過去耦電容的選擇和放置、電源和地平面的分割等方法來優化阻抗。所以，做仿真的時候需要靈活運用。
