各種PCB軟件的比較

時間2014/07/07
人物Terry
評論0
查看者4501




protel

優點:人性化,界面簡單,操作簡單,什么都能改,你想怎么樣畫就怎么樣畫。 畫封裝,拼版,生產gerber等都還挺方便。

缺點:除以上優點都是缺點,呵呵。 覆銅功能極差,文件很大,畫大些的板子機子基本拖不動,關鍵一點畫電源板很別扭。


PADS

呼聲比較高,不少人評價不錯,外觀比較丑,屬于扮豬吃虎型。 抱著嘗鮮的心理學習了一段時間,感覺還行。

很多功能不錯,特別是自定義管腳,管腳互換,編輯網絡等。 感覺畫大些的板子比protel方便些。






ORCAD-Layout Plus

推薦這款!

國內人用的不多,功能也不算很強,但確認很好用。 工作效率保守可以提高1倍。

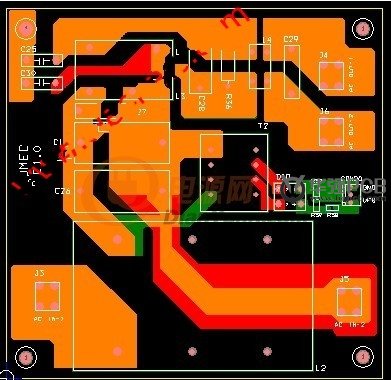

優點: 覆銅替代走線,電源板很多粗線,其它軟件下畫簡直是中受罪。 Layout Plus下覆銅不拖機器,并且可以任意修改! 管腳互換,比如共模電感2腳,或豎插電阻2腳,可以直接互換。protel里改網絡表太麻煩。

PCB層切換, 1頂層,2底層 shift+1 頂層絲印層。。。。。。類推,很方便。直接編輯網絡,增加或刪除。連線方便,比如選中手動連接后,將一直處于這個模式,點網絡線然后確認就行。層就在 1,2切換,輕輕松松搞定。 生成gerber很方便,設置一下層,一鍵搞定。其它一些不談。

缺點: 查錯能力偏弱,可能是個人習慣問題。編輯焊盤比較麻煩。額外增加VIA過孔比較麻煩。拼版+工藝邊等,要到CAM里搞了,工廠人幫忙。
